一、概述
沧州欧谱OU3500涂层测厚仪是欧谱公司新研发的新产品，是一种小型便携式仪器，磁性测厚仪也称涂层测厚仪、镀层测厚仪、涂镀层测厚仪。其性能稳定、测量准确、重现性好、经济耐用。产品符合以下标准：
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法；
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法；
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪；
JJG 889─95 《磁阻法测厚仪》；
JJG 818─93 《电涡流式测厚仪》；
二、主要特点：
1. 零位稳定：所有涂层测厚仪测量前都要求校准零位，可以在随仪器的校零板或未涂覆的工件上校零；
仪器零位的稳定是保证测量准确的前提。一台好的测厚仪校零后，可以长时间保持零位不漂移，确保准确测量；
2. 精度高 ：本公司产品简单校0后精度即可达到1-2%是目前市场上能达到A级的产品,其精度与稳定性高于国内同类产品；
3. 线性编辑：多数涂层测厚仪除了基础校零外，仪器本身没有线性编辑，使得测量重复性误差大，本仪器出厂加入线性编辑增加测量精度与重复稳定性；
4. 温度补偿：涂覆层厚度的测量受温度影响非常大。同一工件在不同温度下测量会得出很大的误差。所以好的测厚仪应该具备理想的温度补偿技术，以保证不同温度下的测量精度；
5. 独特的直流采样技术：使得测量重复性较传统交流技术有无可比拟的优越和提高；
6. 可设置限界：对限界外的测量值能自动报警；
7. 具有两种测量方式：连续测量方式和单次测量方式；

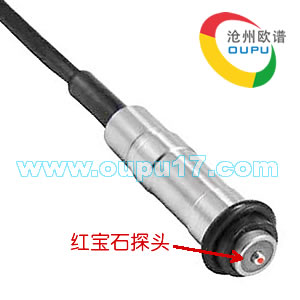

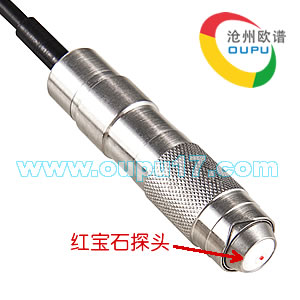

8. 红宝石探头：探头接触点的耐磨性直接影响测量的精度。普通金属接触探头，其表面磨损后会带来很大的误差；
9. 探头线：特殊订制可经受几百万次的曲折。
三、适用范围
OU3500镀层测厚仪采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。
本仪器广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。是材料保护专业理想的仪器。
四、主要技术指标
型号 | OU3500-F | OU3500-N |
测定对象 | 磁性金属上非磁性涂镀层 | 非磁性金属上绝缘层 |
测量范围 | F1、N1、F1/90型 0～1250um F400型 0～400um、F10型 0～10000um | |
测量误差 | F1、N1、F1/90-(1-3%H+1)；二点校准精度1％ F400 (1-3%H+0.7) 二点校准精度1％ F10-(1-3%H+10) 二点校准精度1％ | |
校准方法 | 一点校准、二点校准 | |
显示分辨率 | 0.1μm(测量范围小于100μm)、1μm(测量范围大于100μm) | |
存储 | 存储500个数据 | |
工作方式 | 直接方式和成组方式 | |
测量方式 | 连续测量和单次测量 | |
关机方式 | 手动关机和自动关机 | |
统计功能 | 测量次数、最大值、最小值、平均值 | |
设置限界 | 对限界外的测量值能自动报警 | |
删除功能 | 对粗大误差及错误设置可进行删除处理 | |
提示音 | 音乐铃声 | |
其它功能 | 电源欠压指示、错误提示 | |
温度补偿 | 0～50℃ | |
使用环境温度 | -10℃～60℃ | |
电源 | 1.5V×2 | |
外型尺寸 | 120×65×30mm | |
重量 | 300g | |
标准配置 | 主机、F型或N型探头、校准片、基体一块、电池、说明书、保修卡、仪器箱 | |
五、仪器选型指南
产品图片 |  |  |  |
型号 | OU3100 | OU3500 | OU3600 |
工作原理 | 磁感应/电涡流 | 磁感应/电涡流 | 磁感应/电涡流 |
型式 | 一体式 | 分体式 | 分体式 |
测量范围 | 0～1500μm、0～3000μm、0～5000μm | 0～1250μm、0～400μm、0～10000μm | 0～1250μm、0～400μm、0～10000μm |
显示精确度 | 0.1μm(测量范围小于100μm) 1μm(测量范围大于100μm) | 0.1μm(测量范围小于100μm) 1μm(测量范围大于100μm) | 0.1μm(测量范围小于100μm) 1μm(测量范围大于100μm) |
测量误差 | ±(3%H+1)μm | ±(1-3%H+1)μm | ±(1-3%H+1)μm |
温度补偿 | 无 | 有 | 有 |
设置界限 | 无 | 有 | 有 |
背光 | 有 | 有 | 有 |
存储功能 | 有 | 有 | 有 |
通讯功能 | 无 | 有 | 有 |
打印功能 | 无 | 无 | 有 |
统计功能 | 测量次数、最大值、最小值、平均值 | 测量次数、最大值、最小值、平均值 | 测量次数、最大值、最小值、平均值 |
可更换探头 | 无 | F1/N1/F190/F400//F10 | F1/N1/F190/F400/F10 |
 |  |
六、各种探头
 |  |  |

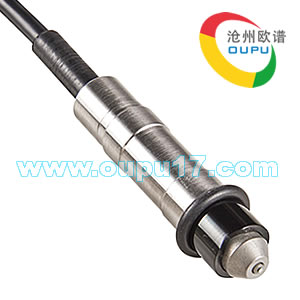

| F1探头 工作原理：磁感应 测量范围：0-1250um 分辨力：100um以下0.1um，100um以上1um 示值误差：1.一点校准：±(1-3%H+1)um 2.两点校准：±(1%H+1)um 测量条件: 1.最小曲率半径：凸1.5mm 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm 探头尺寸：Ф12×47mm | N1探头 工作原理：电涡流 测量范围：0-1250um 分辨力：100um以下0.1um，100um以上1um 示值误差：1.一点校准：±(1-3%H+1)um 2.两点校准：±(1%H+1)um 测量条件: 1.最小曲率半径：凸3mm 2.基体最小面积的直径：Ф5mm 3.最小临界厚度：0.3mm 探头尺寸：Ф15×73mm | F400探头 工作原理：磁感应 测量范围：0-400um 分辨力：100um以下0.1um，100um以上1um 示值误差：1.一点校准：±(1-3%H+0.7)um 2.两点校准：±(1%H+0.7)um 测量条件:1.最小曲率半径：凸1mm 2.基体最小面积的直径：Ф3mm 3.最小临界厚度：0.2mm 探头尺寸：Ф12×55mm |
 |  | |

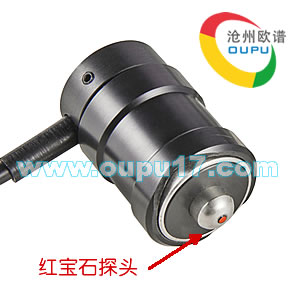

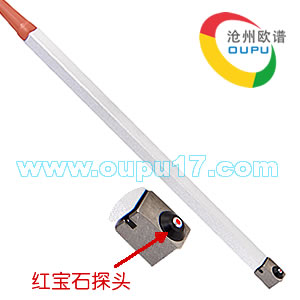

| F10探头 工作原理：磁感应 测量范围：0-10000um 分辨力：1000um以下1um，1000um以上10um 示值误差：1.一点校准：±(3%H+10)um 2.两点校准：±(1%H+10)um 测量条件:1.最小曲率半径：凸10mm 2.基体最小面积的直径：Ф40mm 3.最小临界厚度：2mm 探头尺寸：Ф27×47mm | F1/90探头 工作原理：磁感应 测量范围：0-1250um 分辨力：1000um以下1um，1000um以上10um 示值误差：1.一点校准：±(1-3%H+1)um 2.两点校准：±(1%H+1)um 测量条件:1.最小曲率半径：平直 2.基体最小面积的直径：Ф7mm 3.最小临界厚度：0.5mm 探头尺寸：Ф7.5×11×200mm |
